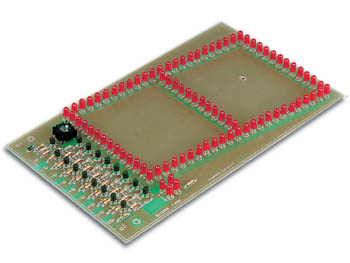

(Gemensam Anod)Denna sats består av 7-segments display med 12 st lysdioder per segment och 4 st för decimalkommat. Genom att driva displayen med ett eget nätaggregat så belastar den inte kretsen den ansluts till och kan på så sätt anslutas till vilken krets som helst. Flera displayer kan parallellkopplas. - Strömförsörjning 22-26 VDC - Min Anodspänning ,ON 2 V, - max anodspänning ,OFF 1,2V. - Max effektförbrukning 8,8W / 22V drivspänning. - Segment ström,statisk:+40mA. - Segment ström,multiplex:+75mA. - Total ström,statiskt läge: 40mA. - Kretskortsformat 150x252 mm.
|
